W murach z bloczków glinianych zbrojenie ma zwykle funkcję stabilizującą, a nie nośną jak w żelbecie. W technologii gliny lekkiej główne obciążenia przenosi szkielet drewniany, natomiast bloczki słomiano-gliniane wypełniają pola między słupami. Zbrojenie przydaje się przede wszystkim w narożach, przy otworach oraz w miejscach narażonych na pękanie.
Dlaczego zbrojenie gliny lekkiej różni się od zbrojenia muru ceramicznego?
Glina lekka, czyli mieszanka gliny i słomy, pracuje inaczej niż wypalana ceramika. Materiał może wysychać, kurczyć się i reagować na zmiany wilgotności. Z tego powodu zbrojenie powinno przede wszystkim poprawiać spójność wypełnienia i ograniczać rozwój rys skurczowych. Nie powinno zastępować elementów, które w projekcie odpowiadają za nośność budynku.
W typowym domu wykonanym w tej technologii obciążenia pionowe od stropu i dachu przejmuje szkielet drewniany. Mur z bloczków słomiano-glinianych pełni funkcję wypełnienia, izolacji i podłoża pod tynk. Przenoszenie na niego obciążeń konstrukcyjnych wymagałoby osobnego projektu oraz potwierdzenia właściwości konkretnego materiału.
Standardowe zbrojenie stalowe nie zawsze jest dobrym wyborem. Stal może korodować w wilgotnym środowisku, tworzyć mostki termiczne i pracować inaczej niż glina oraz drewno. Eurokod EN 1996 dotyczy projektowania konstrukcji murowych, ale nie daje prostego, uniwersalnego schematu dla każdego muru z gliny lekkiej. Przy nietypowym budynku należy więc oprzeć rozwiązanie na projekcie, próbach materiałowych i zasadach sztuki budowlanej.
Gdzie zbrojenie jest najbardziej potrzebne?
Największej uwagi wymagają miejsca, w których skupiają się naprężenia albo gdzie mur styka się z innymi elementami. Zbrojenie stabilizujące stosuje się najczęściej w narożach ścian, przy ościeżach drzwi i okien, pod oraz nad otworami, a także przy połączeniach ścian ze słupami szkieletu.
| Materiał | Zastosowanie | Zalety | Wady |
|---|---|---|---|
| Stal | Rozwiązania projektowane indywidualnie, głównie w elementach konstrukcyjnych | Duża sztywność i dostępność | Ryzyko korozji, mostki termiczne, zbyt sztywna współpraca z gliną |
| Drewno | Listwy, żerdzie i elementy stabilizujące w spoinach | Kompatybilność z gliną i szkieletem drewnianym | Wymaga ochrony przed wilgocią i właściwego wysuszenia |
| Trzcina | Wzmocnienie warstw glinianych oraz stref przy tynku | Niska masa i dobra współpraca z materiałami naturalnymi | Nie zastępuje obliczonego elementu nośnego, wymaga suchego środowiska |
| Tkanina jutowa lub włókna naturalne | Ograniczanie rys w narożach i przy otworach | Elastyczność i łatwe zatapianie w zaprawie | Skuteczność zależy od rodzaju zaprawy i jakości wykonania |
Materiały naturalne powinny być suche, czyste i pozbawione oznak zagrzybienia. W przypadku listew drewnianych trzeba przewidzieć ich pracę wynikającą ze zmian wilgotności. Nie należy zamykać mokrego drewna w glinie ani łączyć go z zaprawą w sposób, który uniemożliwia naturalne wysychanie.
Przed rozpoczęciem murowania przygotuj materiały, które będą potrzebne do wykonania stabilizacji:
- suche listwy lub żerdzie drewniane o wymiarach wynikających z projektu
- trzcinę albo maty trzcinowe przeznaczone do zastosowań budowlanych
- paski tkaniny jutowej lub inne włókna kompatybilne z zaprawą glinianą
- zaprawę glinianą o konsystencji pozwalającej na dokładne otulenie wkładek
Jak wykonać zbrojenie murów z bloczków glinianych?

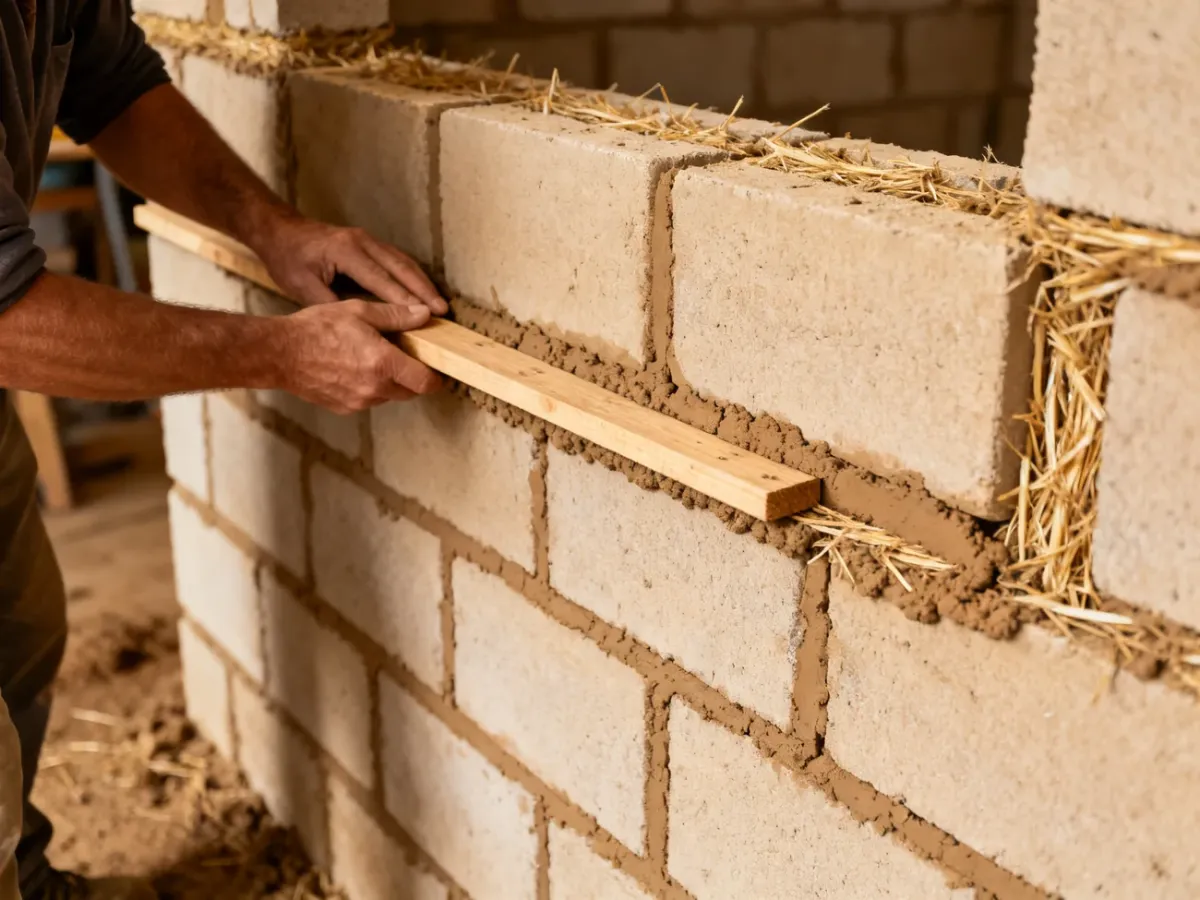

Najczęściej zbrojenie układa się w spoinach poziomych. Wkładka powinna być całkowicie otulona zaprawą, ponieważ punktowe stykanie się drewna, trzciny lub tkaniny z bloczkiem nie zapewnia ciągłej współpracy. Zaprawa nie może być jednak nadmiernie mokra, gdyż bloczki mogą osiąść, a ściana stracić geometrię.
Prace wykonuj w następującej kolejności:
- Sprawdź projekt i wyznacz naroża, krawędzie otworów oraz miejsca połączenia ze słupami drewnianymi.
- Przygotuj zaprawę glinianą o zwartej, lepkiej konsystencji i wykonaj próbny odcinek z wybranym materiałem zbrojeniowym.
- Ułóż bloczki z przewiązaniem, przesuwając spoiny pionowe w kolejnych warstwach.
- Rozprowadź zaprawę w spoinie poziomej, pozostawiając jej tyle, aby wkładka została otulona z obu stron.
- Wciśnij zbrojenie w zaprawę i połącz kolejne odcinki z zakładem ustalonym w projekcie lub próbie wykonawczej.
- W narożach zachowaj ciągłość wkładki, zaginając ją albo łącząc w sposób, który nie tworzy przerwy w strefie naprężeń.
- Przy słupach zakotw zbrojenie do konstrukcji zgodnie z detalem projektowym, pozostawiając możliwość niewielkiej pracy styku.
- Kontynuuj murowanie, kontrolując pion, poziom i pełne wypełnienie spoin.
W narożach nietypowych, na przykład o kącie innym niż 90 stopni, nie należy zginać sztywnej wkładki na siłę. Lepiej przygotować połączenie z kilku odcinków albo zastosować elastyczny materiał, który można dopasować bez rozrywania spoiny. Każde takie rozwiązanie powinno zostać sprawdzone na próbnym fragmencie.
Bloczki słomiano-gliniane mogą mieć znaczne wymiary, przykładowo około 25 × 25 × 50 cm. Układ warstw trzeba więc dopasować do rozstawu słupów. Docinanie elementów przy konstrukcji drewnianej powinno być zaplanowane już na etapie projektu. Piła łańcuchowa może ułatwić cięcie, ale wymaga ostrożności, częstego naciągania łańcucha i usuwania gliny z napędu.
Jak mur współpracuje ze szkieletem drewnianym?
Szkielet drewniany przejmuje obciążenia z dachu, stropów i wyższych części budynku. Bloczek gliniany nie staje się elementem nośnym tylko dlatego, że w jego spoinie umieszczono listwę, trzcinę lub włókno. Zbrojenie stabilizuje wypełnienie, ogranicza jego rozdzielanie i pomaga utrzymać ciągłość przy otworach, ale nie zastępuje słupa, rygla ani nadproża.

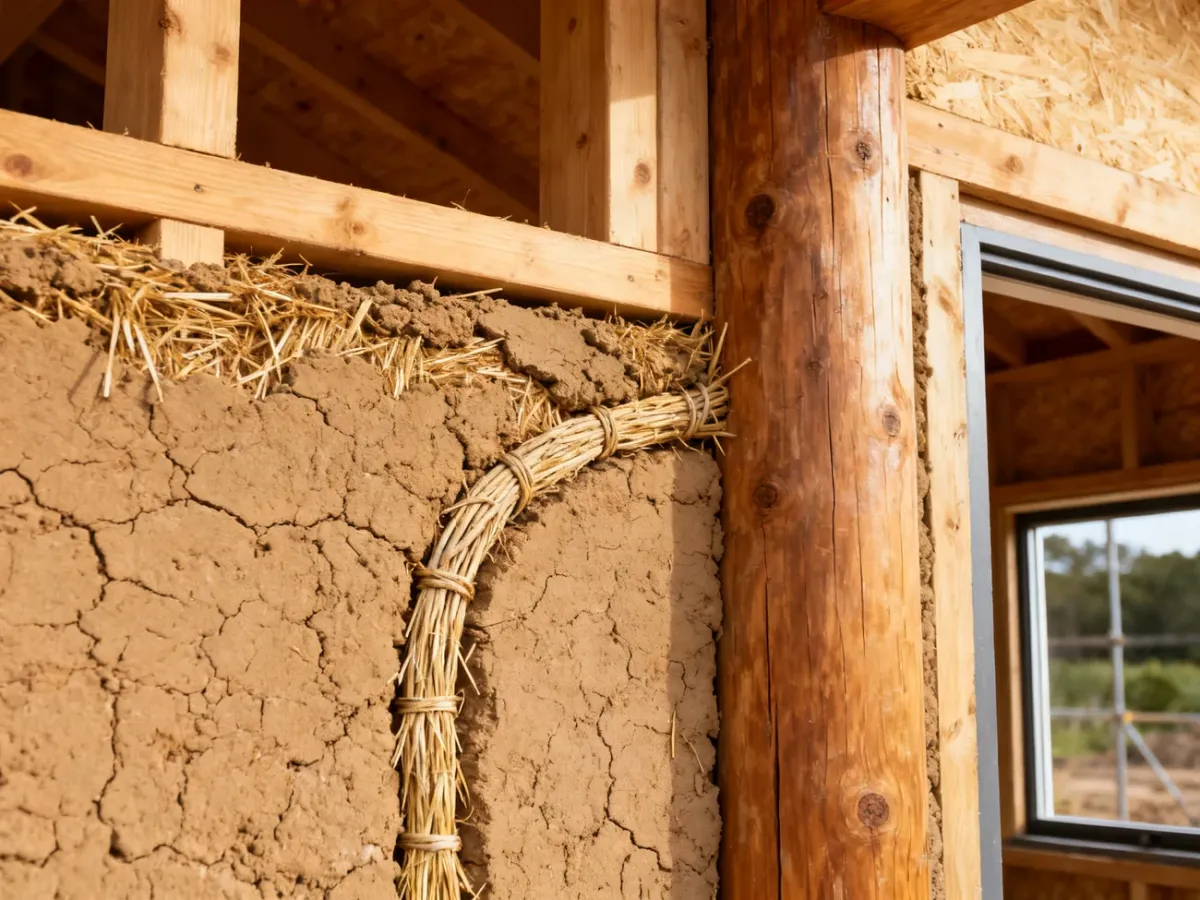

Połączenie muru ze szkieletem powinno być stabilne, lecz nie nadmiernie sztywne. Drewno zmienia wymiary pod wpływem wilgotności, a glina wysycha i może się kurczyć. Sztywne zamknięcie bloczków między elementami konstrukcji może doprowadzić do rys, dlatego detal połączenia powinien uwzględniać możliwość niewielkich przemieszczeń.
Wysokie budynki, obiekty wielokondygnacyjne, duże otwory i skomplikowane obciążenia dachu wymagają udziału konstruktora znającego budownictwo naturalne. W takich przypadkach zbrojenie muru nie może być dobierane wyłącznie na podstawie analogii do tradycyjnych ścian murowanych.
Na co uważać przed rozpoczęciem prac?
Największym zagrożeniem nie jest brak stalowych prętów, lecz błędne określenie roli muru i zawilgocenie materiałów. Przed murowaniem sprawdź następujące punkty:
- Glina i bloczki są dostatecznie suche, a zaprawa nie zawiera nadmiaru wody.
- Słupy, rygle, nadproża i połączenia szkieletu zostały wykonane zgodnie z projektem.
- Przygotowano materiał zbrojeniowy, który nie będzie korodował ani tworzył niepotrzebnego mostka termicznego.
- Przewidziano ciągłość zbrojenia w narożach oraz w strefach przy otworach.
- Mur ma ochronę przed wodą opadową, w tym właściwy cokół, okapy i detale odprowadzania wilgoci.
- Połączenia ze szkieletem nie blokują całkowicie naturalnej pracy drewna i gliny.
Nie rozpoczynaj zbrojenia, jeśli bloczki są mokre, zaprawa rozpływa się pod własnym ciężarem albo na powierzchni materiału pojawiają się oznaki degradacji. W razie rys w już wykonanej ścianie najpierw ustal ich przyczynę. Sama wkładka wzmacniająca nie naprawi problemu wynikającego z osiadania, nieszczelnego dachu lub stałego zawilgocenia.
W praktyce poprawne zbrojenie murów z bloczków glinianych polega na dopasowaniu materiału do gliny, zachowaniu ciągłości w narożach i otworach oraz prawidłowym połączeniu wypełnienia ze szkieletem. Zbrojenie pomaga ustabilizować mur, ale bezpieczeństwo całego budynku zapewnia zaprojektowana konstrukcja drewniana i ochrona przed wilgocią.
